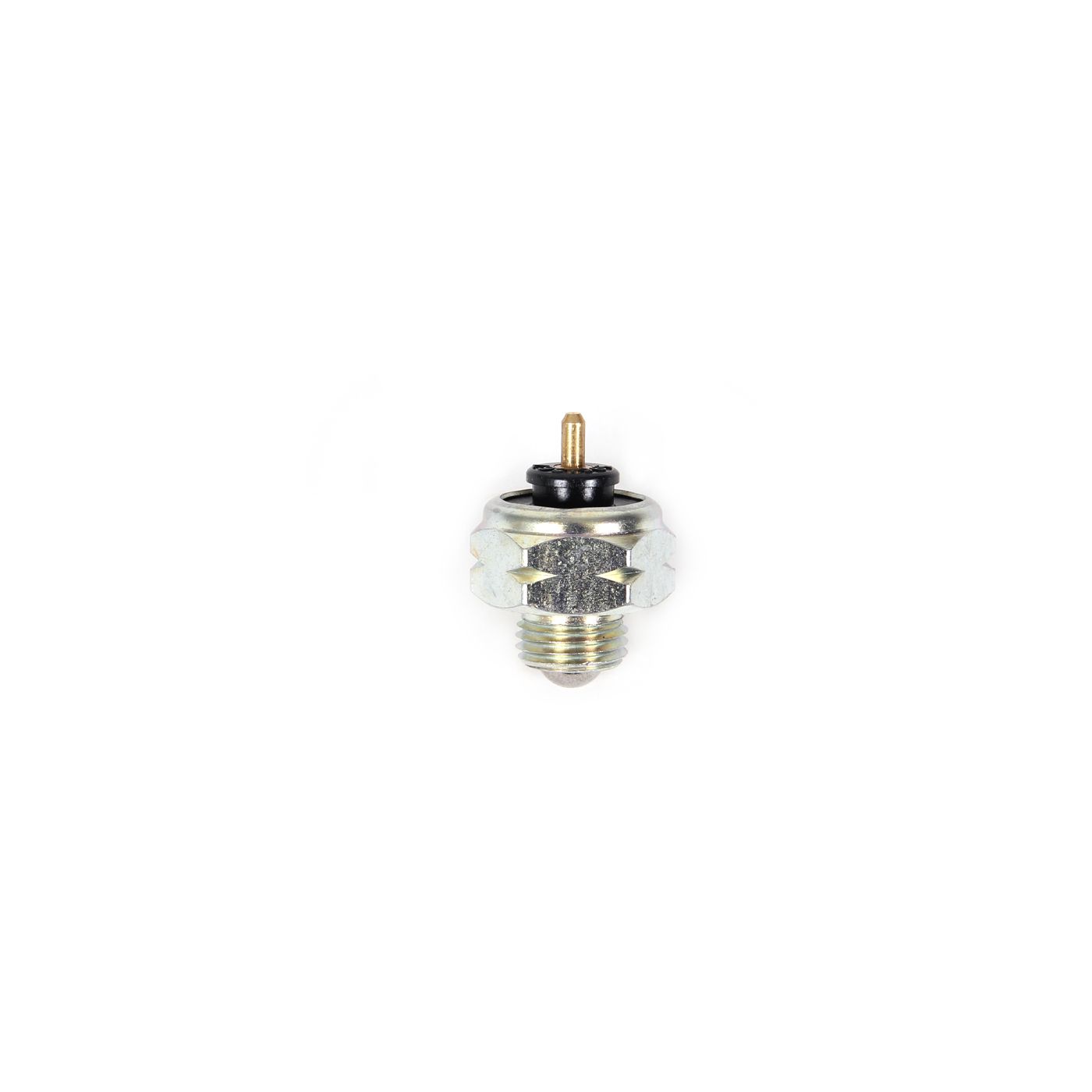

ES-475 Handmatige TCS-transmissieschakelaar (pinaansluiting) 70-71

Reproductie Corvette TCS-transmissieschakelaar uit 1970-1971. Correct voor Corvette’s met handgeschakelde versnellingsbak. Inclusief elektrische aansluiting van het “pin”-type. Schakel de schroefdraad in de transmissie en zorg voor een elektrisch signaal voor de TCS-solenoïde op het inlaatspruitstuk.

GM-onderdeel 3961567

Het Transmission Controlled Spark (TCS)-systeem regelt de uitlaatemissies door het elimineren van vacuümvervroeging in de lagere versnellingen vooruit terwijl de motor op bedrijfstemperatuur is. De solenoïde van het TCS-inlaatspruitstuk regelt het vacuüm naar de vacuümvervroegingseenheid van de distributeur. De solenoïde bepaalt wanneer en hoeveel vacuüm er moet vrijkomen. Normaal gesproken komt een vacuümleiding van de carburateur de solenoïde binnen en een andere vacuümleiding verlaat de solenoïde naar de vacuümvervroegingseenheid van de distributeur (sommige toepassingen hebben meerdere inlaat- en uitlaatleidingen). De TCS-solenoïde is afhankelijk van een elektrisch signaal dat wordt geleverd door andere TCS-systeemschakelaars/zenders via een elektrische aansluiting aan de achterkant of zijkant van de solenoïde (motorharnas of TCS-harnas wordt op deze aansluiting aangesloten).

……………………………………….

Reproduction 1970-1971 Corvette TCS transmission switch. Correct for manual transmission equipped Corvettes. Includes “pin” type electrical connection. Switch threads into the transmission providing electrical signal for TCS solenoid on intake manifold.

GM Part 3961567

Transmission Controlled Spark (TCS) System controls exhaust emissions by eliminating vacuum advance in the lower forward gears while at operating temperature. The TCS intake manifold solenoid controls vacuum to the distributor’s vacuum advance unit. The solenoid determines when, and how much, vacuum to release. Typically, a vacuum line from the carburetor enters the solenoid and another vacuum line exits the solenoid to the distributor vacuum advance unit (some applications have multiple inlet and outlet lines). The TCS solenoid relies on an electrical signal provided by other TCS system switches/senders via an electrical connection on the back or side of the solenoid (Engine Harness or TCS Harness plugs into this connection).
